그리드 레이아웃 사용법: 완벽한 그리드 레이아웃 디자인 완성하기

그리드 레이아웃 사용법의 핵심은 행(Row)과 열(Column)을 기반으로 한 2차원 레이아웃 시스템에 있습니다. 구조화된 그리드 내에서 콘텐츠를 배치하고 정리할 수 있으며, 반응형 디자인을 구현할 때 더욱 뛰어난 유연성과 일관성을 제공하는 그리드 레이아웃 디자인의 핵심 도구입니다.

1부. 그리드 레이아웃 사용법 기초

그리드 레이아웃 소개

먼저 그리드 레이아웃 뜻을 살펴보면, 픽소(Pixso)에서 제공하는 새로운 유형의 오토 레이아웃으로, 행과 열을 포함한 2차원 제어를 통해 구조적인 디자인을 가능하게 하는 기능을 의미합니다.

• 프레임에 그리드 레이아웃을 적용하면 가로와 세로 방향으로 콘텐츠를 동시에 배열할 수 있습니다.

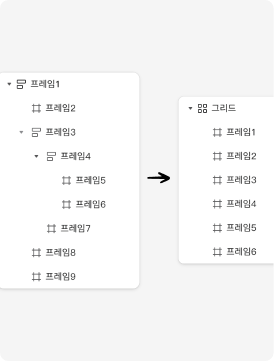

• 여러 개의 단방향 오토 레이아웃 프레임을 중첩할 필요 없이, 복잡한 반응형 레이아웃을 훨씬 쉽게 만들 수 있습니다.
• 현대적인 레이아웃 개념을 도입하여 메이슨리(Masonry), 반응형 웹 등 다양한 디자인 레이아웃에 최적화되어 있습니다.
• 직관적인 컨트롤을 통해 요소를 빠르게 정렬, 확장 및 배치할 수 있어 디자인 작업의 진입 장벽을 낮춰줍니다.

1. 그리드 레이아웃은 레이아웃 패널의 세 번째 옵션에 위치합니다. 기존의 줄 바꿈 기능은 가로 방향 레이아웃 설정 안으로 통합되었습니다.

2. 이제 복잡한 중첩 오토 레이아웃 설정 없이도, 손쉽게 반응형 레이아웃을 생성하고 편집할 수 있습니다.

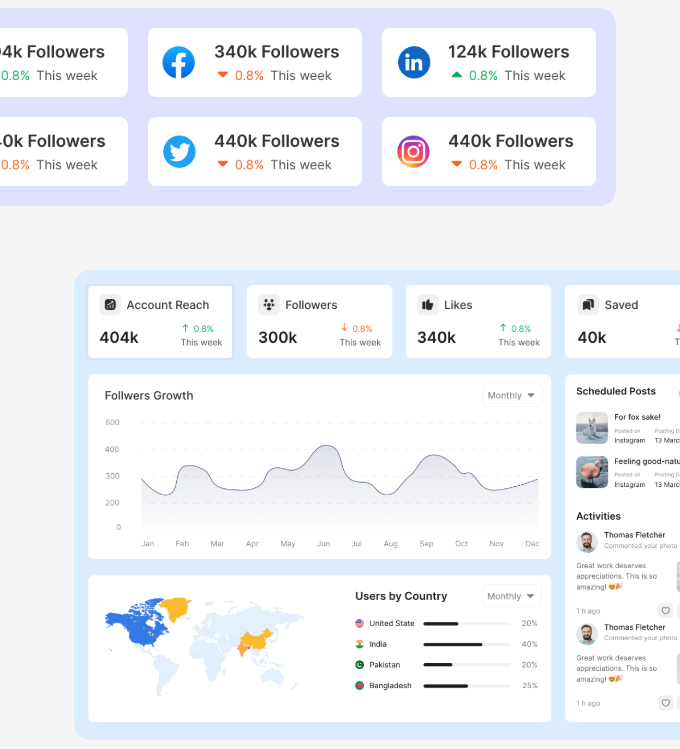

3. 그리드 레이아웃은 미시적 용도와 거시적 용도로 모두 활용됩니다. 이를 통해 작은 컴포넌트를 제작할 수도 있고, 더 큰 규모의 레이아웃 프레임을 구축할 수도 있습니다.

4. 그리드 레이아웃은 오토 레이아웃에 대한 이해를 바탕으로 하며, 프레임 채우기, 패딩(Padding), 간격과 같은 익숙한 제어 옵션들을 그대로 포함하고 있습니다.

그리드 레이아웃을 사용해야 하는 경우

그리드 레이아웃을 사용하면 디자인의 유연성과 구조적 안정성 사이에서 완벽한 균형을 잡을 수 있습니다.

• 제품 디자인부터 마케팅 자산 제작까지 레이아웃을 더욱 정교하게 제어할 수 있으며, UI와 디자인 구성을 강화합니다.
• 개별 컴포넌트를 설계하고 구축하는 동시에 요소들을 담는 전체 프레임 역할로도 활용 가능합니다.
• 그리드는 기존 오토 레이아웃의 대체재가 아닌 새로운 옵션입니다. 단방향 스택이나 단순한 콘텐츠 줄바꿈에는 오토 레이아웃을 계속 사용하세요.
• 그리드 내부에 오토 레이아웃 프레임을 넣거나, 오토 레이아웃 프레임 안에 그리드를 쌓을 수 있습니다. 두 옵션을 디자인 요구사항에 맞춰 조합해 보세요.

1. 그리드 레이아웃은 다른 레이아웃 옵션들과 함께 세 번째 항목에 위치합니다. 기존의 '줄 바꿈' 기능은 가로 레이아웃 설정 내에 통합되었습니다.



2. 복잡한 중첩 구조 없이도 그리드 레이아웃 사용법만 익히면 반응형 결과물을 신속하게 완성할 수 있습니다.



레이아웃 패널에서 그리드 사용하기

속성 패널의 레이아웃 탭에서 프레임을 선택하면 새로운 그리드 옵션을 볼 수 있습니다. 기존 오토 레이아웃 방향(가로/세로) 옆에 있는 그리드 레이아웃을 선택하여 적용해 보세요.

참고: 가로 오토 레이아웃을 선택한 경우에만 '랩(Wrap)' 옵션을 사용할 수 있습니다.

2부. 셀 설정

픽소(Pixso)에서 그리드 프레임워크를 구성하는 방법을 알아보세요.

그리드 구성하기

모든 그리드는 프레임에서 시작됩니다. 빈 프레임이나 이미 요소가 포함된 프레임 모두에 그리드를 추가할 수 있습니다.

• 캔버스에 프레임(예: 320 × 320 사이즈)을 추가하는 것부터 시작합니다.

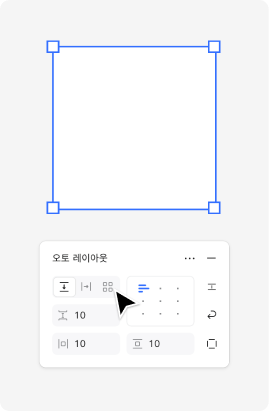

• 프레임을 선택한 상태에서 디자인 패널의 '오토 레이아웃' 섹션에 있는 그리드 아이콘을 클릭합니다.

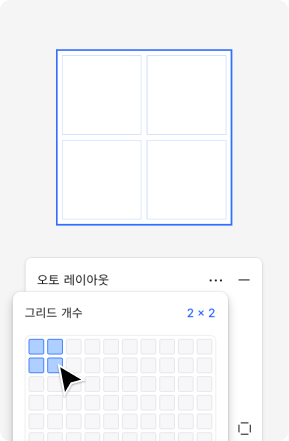

• 열과 행을 추가합니다. 기본적으로 10px 간격과 10px 패딩이 적용된 2×2 그리드가 생성되며, 필요에 따라 개수를 늘릴 수 있습니다.

1. 단축키 F 또는 A를 누르거나 상단 도구 모음에서 프레임 도구를 선택하여 새 프레임을 만듭니다.

2. 오른쪽 패널의 오토 레이아웃 섹션에서 그리드 아이콘을 클릭하여 레이아웃을 적용합니다.

3. 셀 설정 영역에서 원하는 행과 열의 개수를 직접 입력하거나 클릭하여 조정합니다.

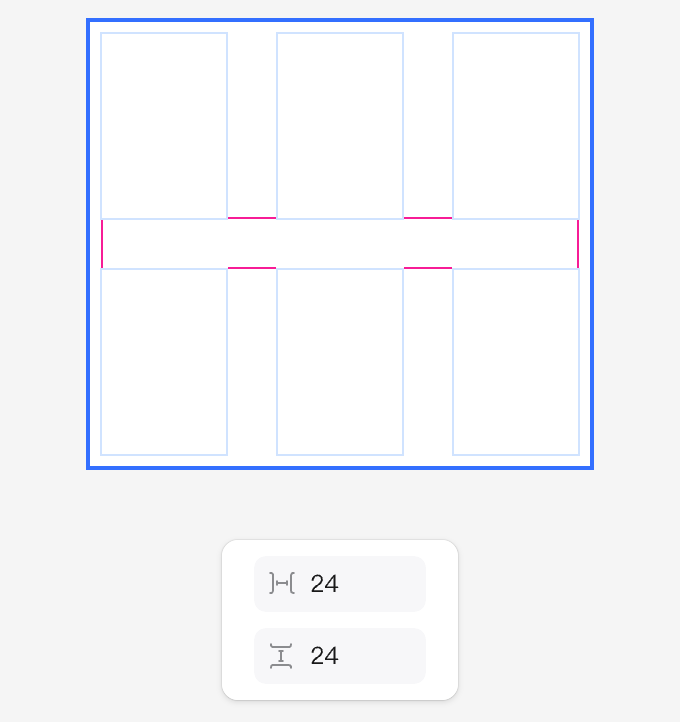

그리드 간격 조정

그리드 레이아웃이 적용된 프레임의 간격 속성은 오른쪽 패널에서 세밀하게 조정할 수 있습니다.

• 그리드는 오토 레이아웃과 마찬가지로 '갭(Gap)'과 '패딩(Padding)'을 사용하여 셀 사이의 간격과 프레임 내부 여백을 정의합니다.
• 레이아웃 패널의 간격 컨트롤을 사용하여 그리드 항목 간의 가로 및 세로 간격을 설정하세요.

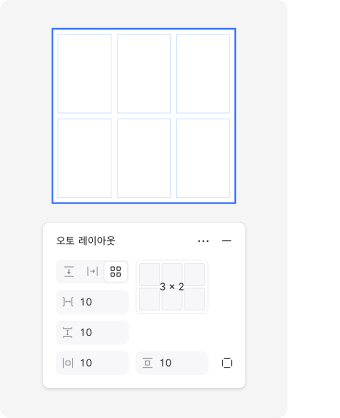

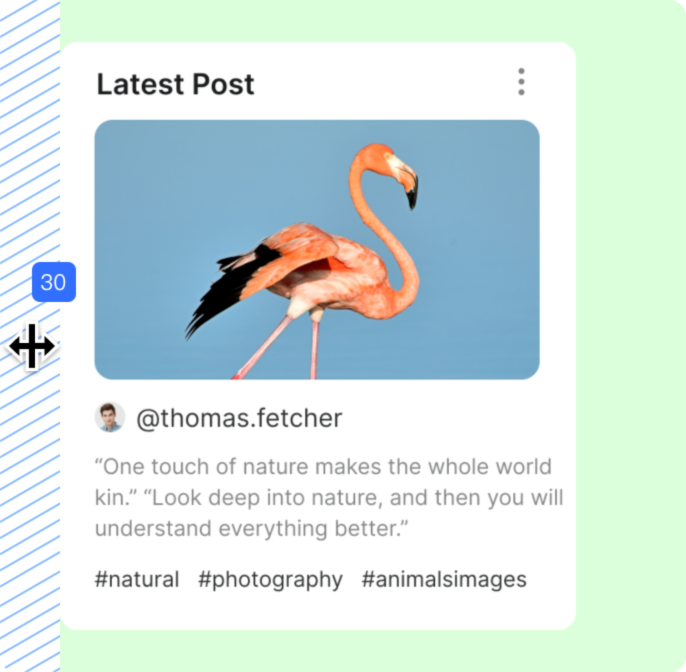

1. 그리드 프레임을 선택하여 세로/가로 간격 및 패딩을 편집합니다.

2. 간격은 패널에서만 편집 가능하며 캔버스에서 직접 드래그로 조절할 수는 없습니다. 셀 내부의 요소들은 간격 변경에 따라 동적으로 반응합니다.

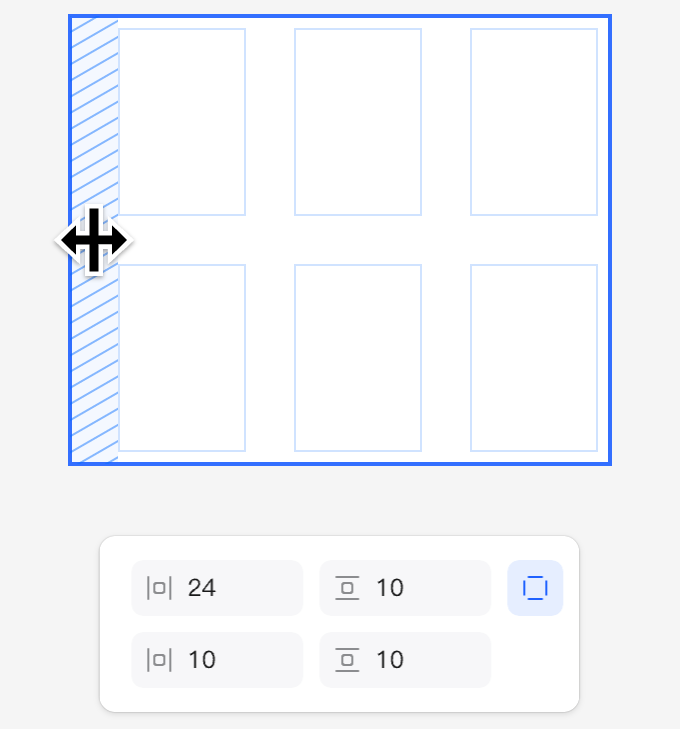

3. 패딩은 언제든지 조정하여 그리드 가장자리의 여백을 제어할 수 있으며, 각 면의 패딩을 독립적으로 설정할 수 있습니다.

3부. 그리드 레이아웃 기초 활용

그리드를 사용한 요소 배치 및 재배열 등 기본적인 그리드 레이아웃 사용법을 익혀보세요.

그리드 셀에 콘텐츠 추가하기

명확한 구조와 정렬을 유지하면서 그리드 셀에 콘텐츠를 추가하는 방법입니다.

• 도형, 프레임, 텍스트 등의 요소를 그리드 셀 안으로 드래그하세요. 각 셀에는 하나의 요소만 담을 수 있지만, 하나의 요소가 여러 셀에 걸쳐 위치할 수도 있습니다.
• 요소들은 왼쪽에서 오른쪽, 위에서 아래 방향으로 가용 공간을 채우며 자동 배치됩니다.

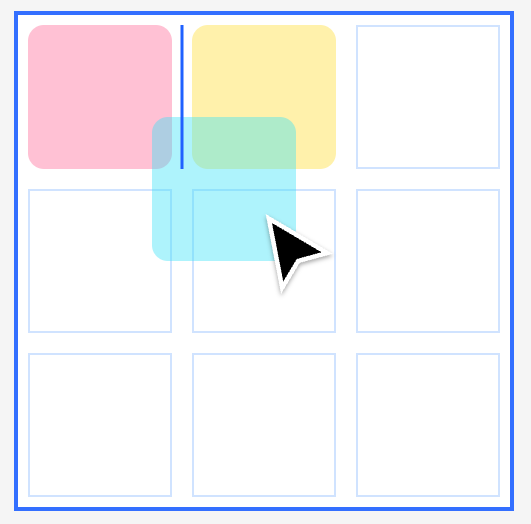

• 요소를 셀 사이로 드래그하여 순서를 쉽게 변경할 수 있습니다.

⚠참고: 요소를 가로나 세로로 드래그하여 재배치하면 주변 요소들이 자동으로 밀려나며 공간을 채웁니다.

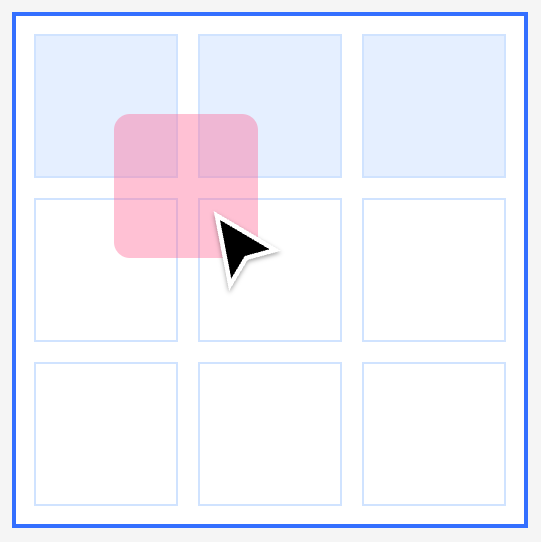

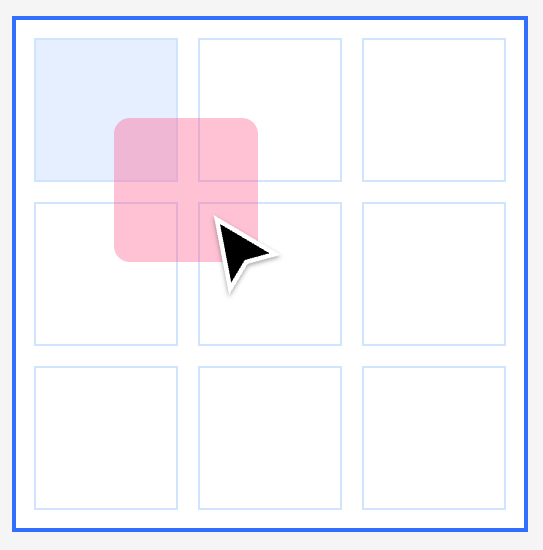

1. 물체를 그리드로 드래그하면, 대상이 되는 셀이 강조 표시됩니다. 셀을 선택한 상태에서 붙여넣기를 할 수도 있습니다.

2. 여러 요소를 한꺼번에 드래그하면 비어 있는 셀들을 순서대로 채우게 됩니다.

3. 하나 이상의 항목을 원하는 위치로 드래그하여 그리드 내의 요소를 쉽게 재배열할 수 있습니다. 충분한 공간을 확보하며 재배열하려면 우측 하단에서 좌측 상단 방향으로 작업하는 것이 좋습니다.

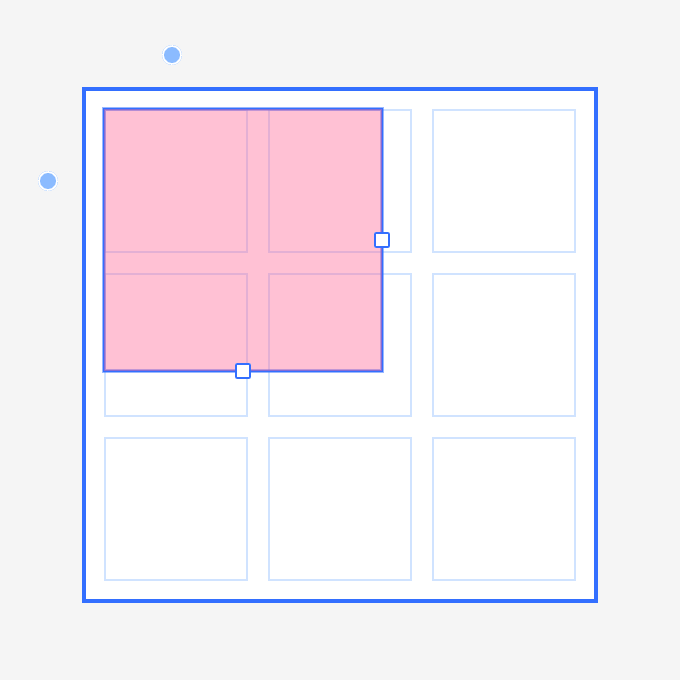

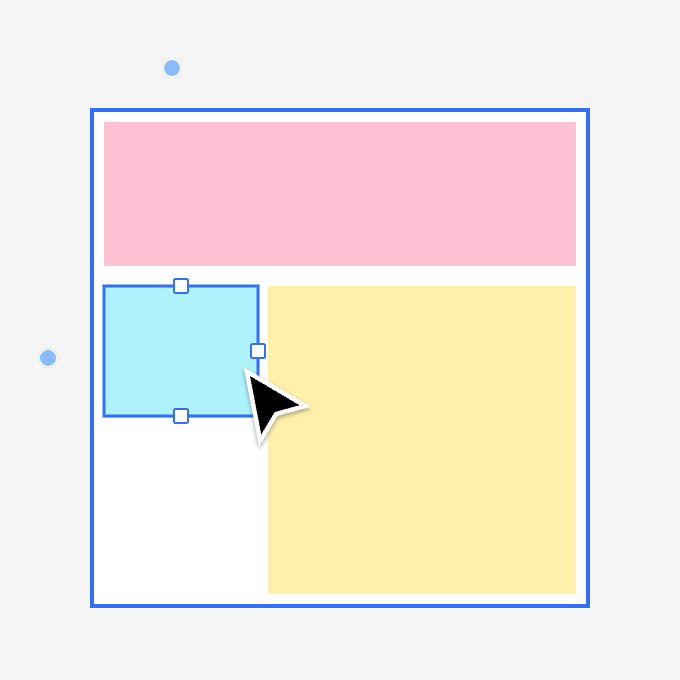

요소 크기 조정 및 셀 확장

특정 요소가 더 넓은 공간을 차지하게 하고 싶나요? 그리드는 유연한 크기 조정을 지원합니다.

• 그리드 내부의 요소를 선택하고 캔버스의 핸들을 드래그하거나 패널에 직접 수치를 입력하여 크기를 조절하세요.

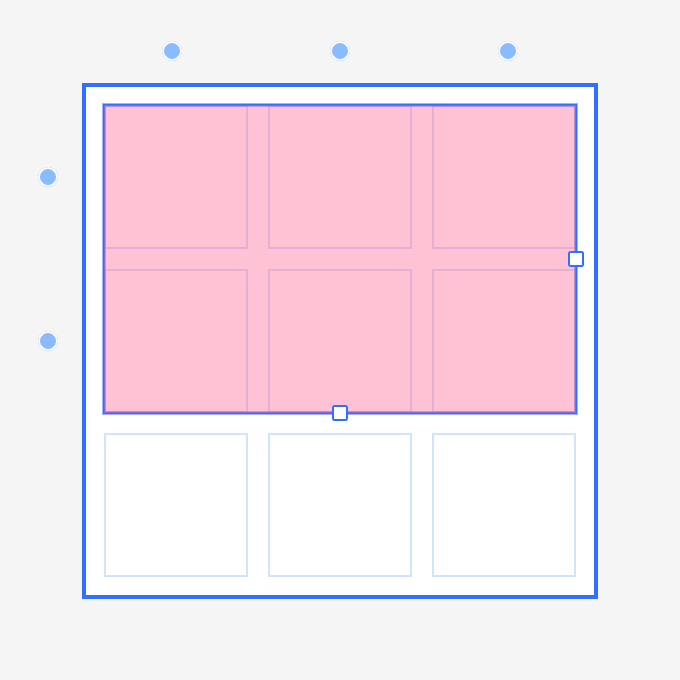

• 여러 행이나 열에 걸치도록 요소의 크기를 키울 수 있습니다. 셀 경계에 가까워지면 '스냅(Snap)' 기능이 작동하여 셀을 가득 채우게 됩니다.
• 셀 경계에 맞춰 크기를 조절하면 '프레임 채우기(Fill Frame)' 모드로 설정되어 셀 크기 변화에 따라 동적으로 확장됩니다.

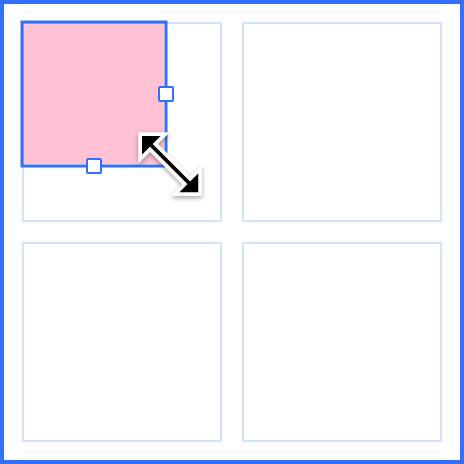

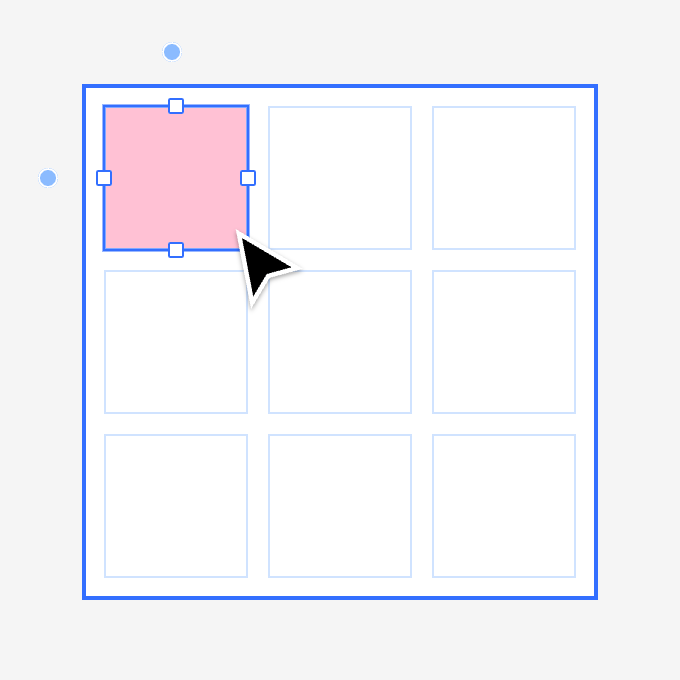

1. 그리드 내에서 요소를 선택하면 사방에 핸들이 나타납니다. 우측 속성 패널에서도 더 많은 속성을 조정할 수 있습니다.



2. 요소의 크기를 조정하려면 핸들을 클릭하고 드래그하세요. 수직 및 수평 방향으로 동시에 요소를 늘릴 수 있습니다.



3. 요소를 셀 가장자리에 맞추면, 해당 요소는 프레임 채우기 속성으로 설정됩니다. 이렇게 하면 셀 크기가 변할 때 요소도 반응하여 크기가 조절됩니다.



요소 겹치기 및 정렬

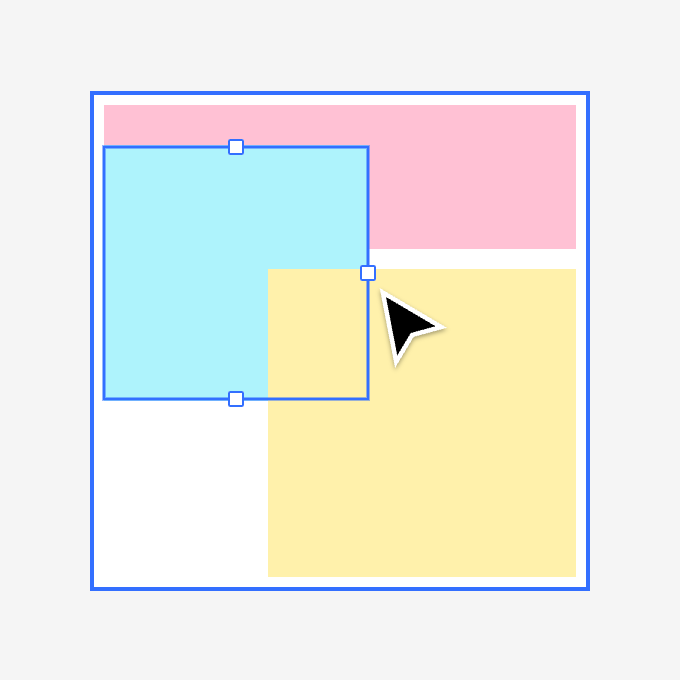

여러 셀에 걸쳐 요소를 배치하고 레이어 쌓기 순서를 정의할 수 있습니다.

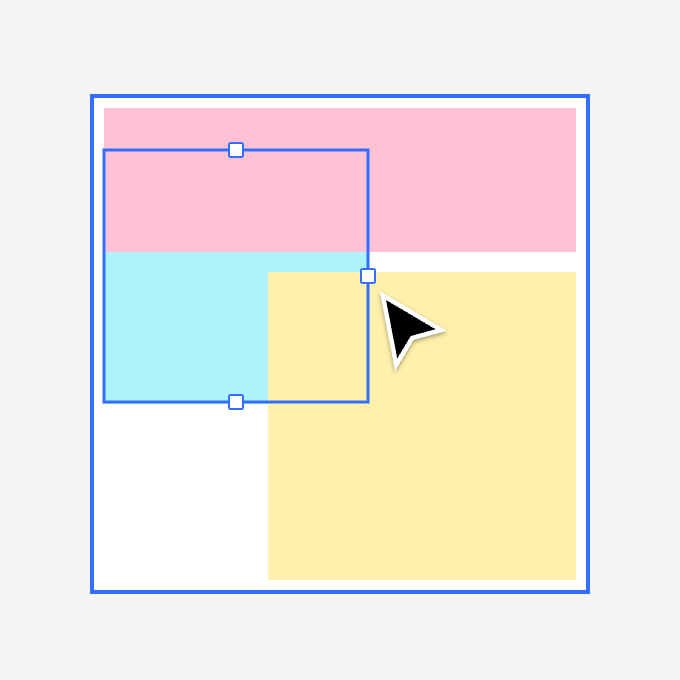

1. 이미 사용 중인(차지된) 칸으로 요소를 드래그하면, 기존 요소들은 공간을 만들기 위해 자동으로 재배열됩니다.

2. 레이어 정렬 단축키를 사용하여 요소의 겹침 순서(Z-index)를 조정하세요.

3. 요소의 계층 순서는 그리드 배치에 영향을 주지 않고 재정렬할 수 있습니다. 이는 CSS에서의 z-index개념과 유사합니다.

4부. 셀 중첩 및 정렬

그리드 레이아웃 내에서 프레임과 컴포넌트 등을 효과적으로 중첩하고 정렬하는 방법을 배웁니다.

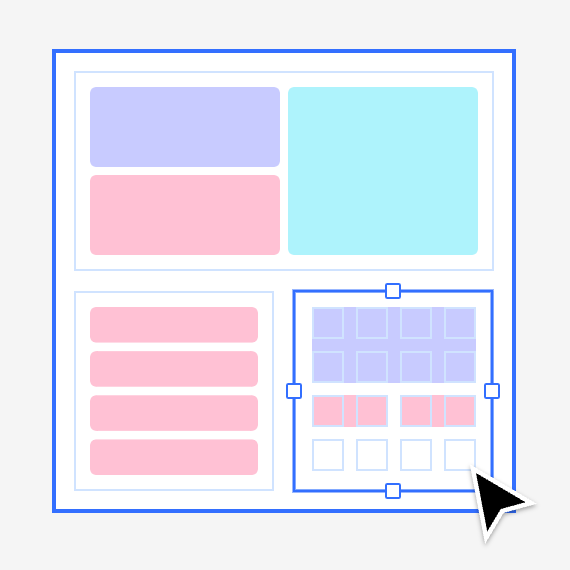

그리드 셀 내 요소 중첩

그리드는 중첩된 프레임 및 컴포넌트와 완벽하게 호환됩니다.

• 각 셀에 하나의 Pixso 객체를 넣을 수 있으며, 이는 프레임이나 인스턴스일 수 있습니다.
• 중첩된 프레임 내부의 자식 요소들은 그리드 셀의 크기 변화에 맞춰 오토 레이아웃 제약 조건을 따릅니다.
• 복잡하게 중첩된 구조에서도 특정 레이어의 위치를 정확하게 지정할 수 있습니다.

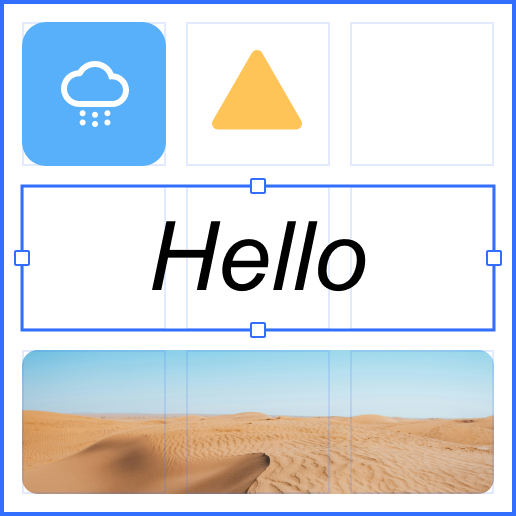

1. 아이콘, 텍스트, 이미지 등을 셀 단위로 조직화하세요. 각 셀은 독립적인 공간을 가집니다.

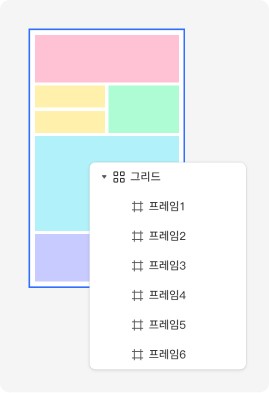

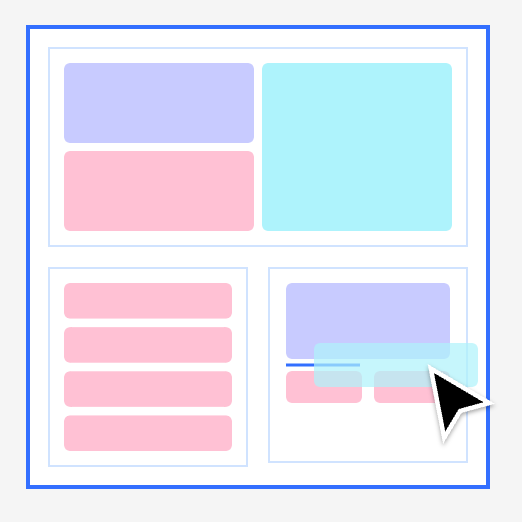

2. 그리드 안에 또 다른 그리드나 오토 레이아웃을 중첩하여 정교한 디자인 시스템을 구축할 수 있습니다.

3. 특정 요소를 드래그하면서 특정 키를 누르면 중첩된 프레임 내부로 깊숙이 배치할 수 있습니다.

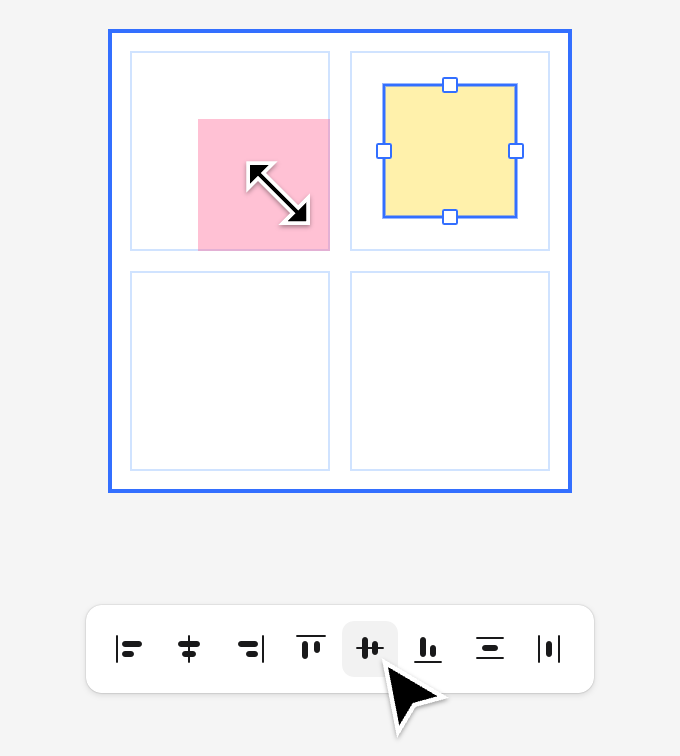

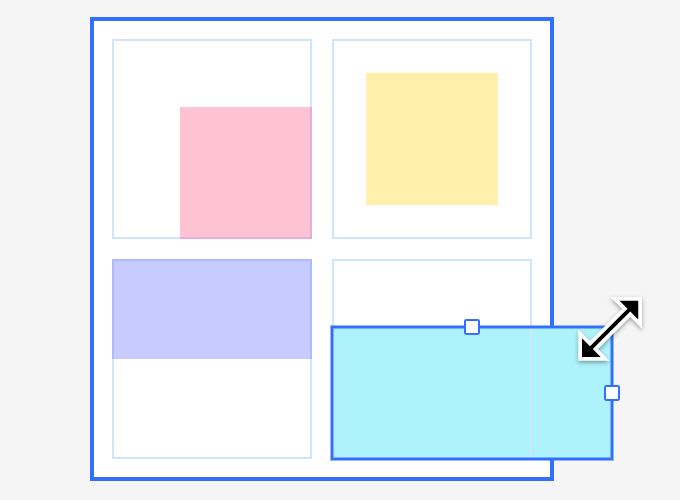

그리드 셀 내 요소 정렬

셀 크기보다 작은 요소를 배치할 때 정렬 방식을 변경할 수 있습니다.

• 기본적으로 크기가 고정된 항목은 셀의 왼쪽 상단(Top-Left)에 정렬됩니다.
• 패널의 정렬 도구를 사용하여 셀 내부에서의 위치를 중앙이나 오른쪽 하단 등으로 변경할 수 있습니다.
• 정렬 방식에 따라 요소의 크기 조절 핸들 위치도 달라집니다. (예: 하단 왼쪽 정렬 시 상단과 오른쪽 핸들 활성화)

1. 'Fill' 모드가 아닌 고정 크기 요소는 기본적으로 왼쪽 상단에 배치되며, 이후 아래나 오른쪽으로 확장하여 다른 셀과 겹칠 수 있습니다.

2. 위치(Position) 패널의 정렬 도구를 사용하면 셀 안에서 요소를 중앙 정렬하는 등 위치를 자유롭게 바꿀 수 있습니다.

3. 정렬 상태에 따라 크기 조절이 가능한 방향이 제한되므로 디자인 의도에 맞는 정렬을 선택하는 것이 중요합니다.

5부. 크기 조정 및 위치 지정

단순한 레이아웃부터 복잡한 그리드 레이아웃 사이트 구조까지 구현하는 심화 기법입니다.

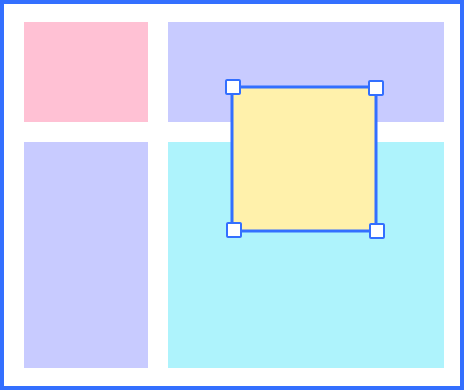

오토 레이아웃 무시 / 절대 위치 지정

그리드 규칙에서 벗어나고 싶을 때는 '절대 위치(Absolute Positioning)' 기능을 활용하세요.

• 절대 위치가 설정된 요소는 그리드 레이아웃 규칙을 따르지 않으므로 자유로운 배치가 가능합니다.
• 디자인 패널에서 제약 조건(Constraints)을 설정하여 프레임 크기가 변할 때 절대 위치 요소가 어떻게 반응할지 제어할 수 있습니다.

1. 절대 위치 요소는 그리드 셀에 묶이지 않고 프레임 내부 어디든 배치할 수 있습니다.

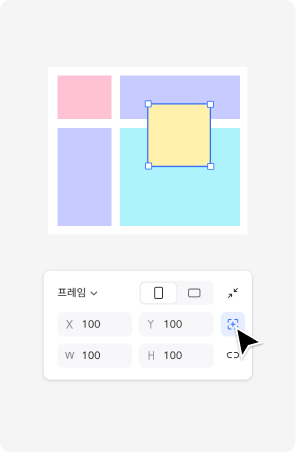

2. 오토 레이아웃 무시 아이콘을 클릭하면 레이어 패널의 아이콘 모양이 바뀌어 한눈에 구분할 수 있습니다.

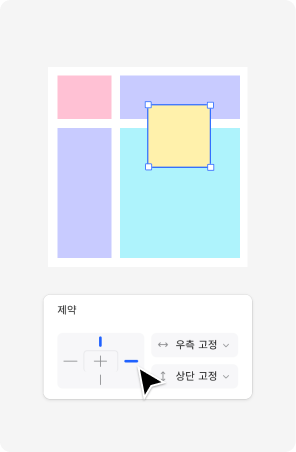

3. 이 상태에서 제약 조건을 설정하면 상위 그리드 프레임의 크기가 바뀔 때 요소가 고정되거나 함께 확장되도록 만들 수 있습니다.

6부. 개발자 모드에서의 그리드 레이아웃

그리드를 실제 개발 워크플로우에 통합하는 방법을 살펴봅니다.

그리드와 개발자 모드(Dev Mode)

Pixso의 그리드는 CSS Grid 설계를 기반으로 하므로, 디자이너가 보는 화면이 개발자가 구현할 코드와 일치합니다. 이는 시각적 정확성뿐만 아니라 코드 구현의 용이성까지 보장합니다.

• "grid-column", "grid-gap", "grid-row"와 같은 표준 CSS Grid 용어가 개발자 모드에서 그대로 노출됩니다.
• 개발자는 레이아웃 패널의 수치를 직접 복사하거나 CSS 작성 시 참조값으로 즉시 활용할 수 있습니다.
• 이러한 일관성은 핸드오프 과정을 획기적으로 간소화하며, 생산 단계에서 디버깅과 구현을 훨씬 쉽게 만듭니다.

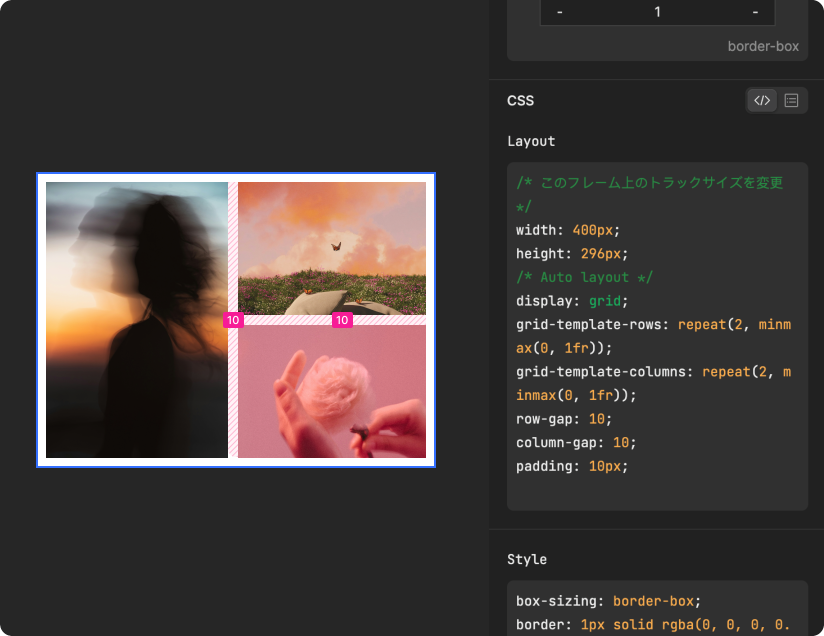

CSS 그리드 검사

개발자 모드에서 그리드 프레임워크와 자식 요소들을 검사하여 CSS 렌더링 방식을 정확히 파악할 수 있습니다.

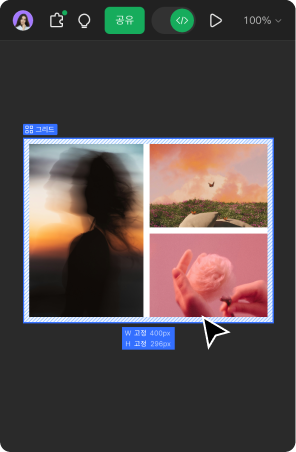

• 그리드 프레임을 선택하고 개발자 모드를 활성화하세요.
• 행/열 간격, 패딩 값 등 상세한 그리드 속성이 표시됩니다.
• 특정 셀을 차지하는 요소를 선택하면 해당 요소의 Span(범위) 및 종횡비(Aspect Ratio) 정보를 확인할 수 있습니다.

1. 개발자 모드에서 열과 행의 개수, 간격, 정렬 상태를 한눈에 파악합니다.

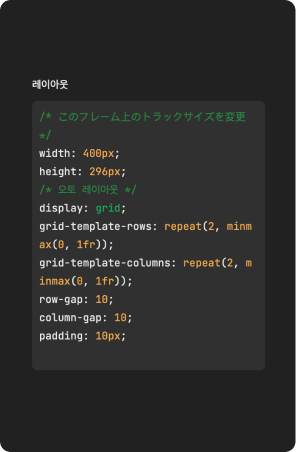

2. 그리드 프레임 코드는 실제 설정값에 기반한 정확한 CSS 속성을 제공합니다.

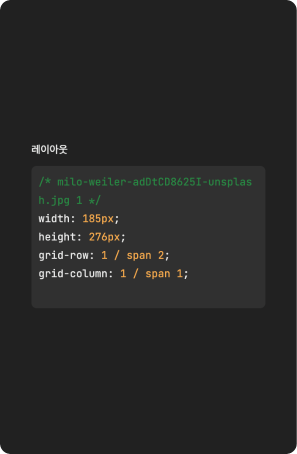

3. 내부 요소들이 전체 레이아웃에서 어떻게 배치되었는지에 대한 속성값도 함께 표시됩니다.

7부. 활용 예시

그리드가 선사하는 강력한 레이아웃 가능성을 실제 예시를 통해 확인해 보세요.

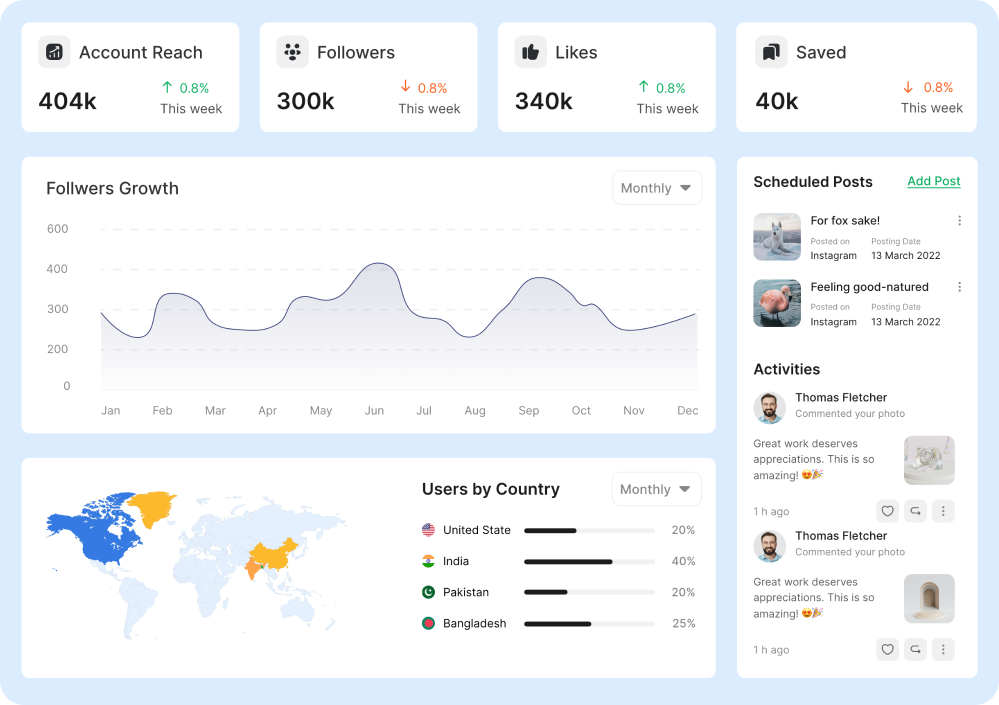

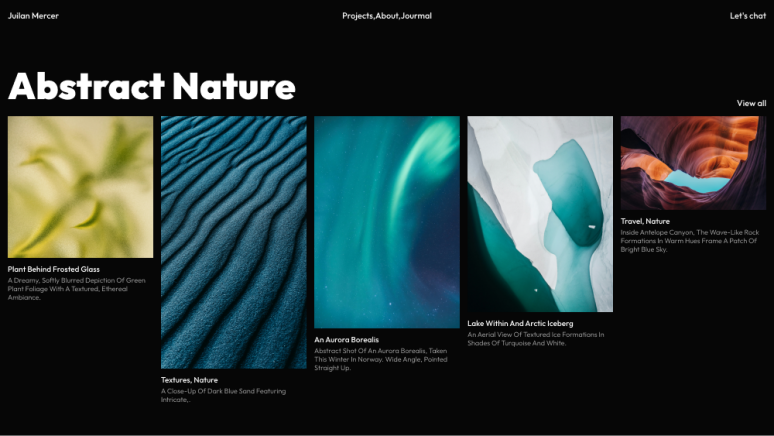

• 웹사이트에서의 그리드 레이아웃 디자인

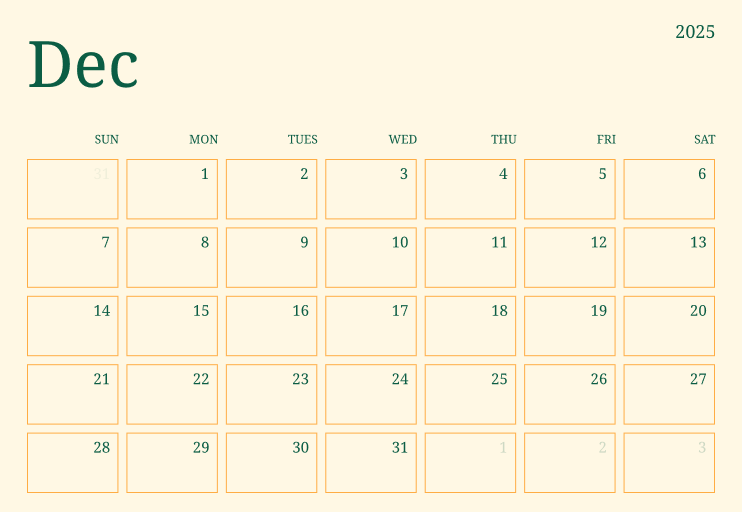

• 그리드 캘린더 제작
